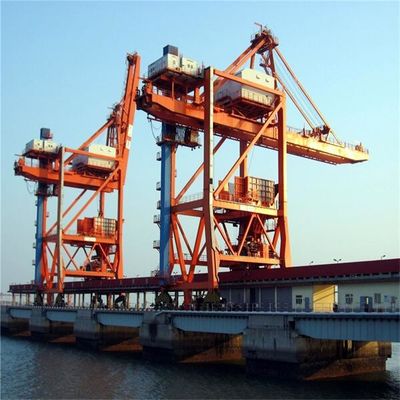

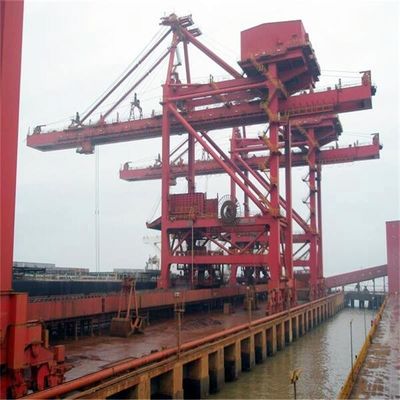

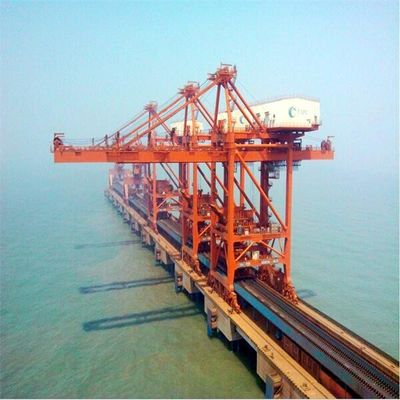

Tipo resistente sistema del gancho agarrador del descargador de la nave para el carbón que descarga de la nave
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | SSI-HDCZ |
Certificación: | manufacture certificate |
Número de modelo: | Modificado para requisitos particulares |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 |
---|---|
Precio: | US $1,500,000-5,000,000/ Set |
Detalles de empaquetado: | Caso o desnudo de madera |
Tiempo de entrega: | 6 meses después del recibo del anticipo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 20 sistemas/año |
Información detallada |
|||
Producto: | Nave que descarga el sistema | Pintura: | PPG |
---|---|---|---|
Color: | por el comprador | Capacidad: | 1800 t/h |
Carácter: | Artículo | Ventaja: | alto rendimiento |
Estructura de acero: | acero de carbono | Soldadura: | GMAW |
Alta luz: | Descargador mecánico resistente de la nave,Tipo descargador del puente del cubo del gancho agarrador,Tipo nave del gancho agarrador que descarga sistemas |
Descripción de producto
Puente-tipo diferenciado (eléctrico) mecánico descargador de la nave
El puente-tipo diferenciado (eléctrico) mecánico descargador de la nave es una habitación del rendimiento eficaz, confiable y alto que descarga los dispositivos modificados para requisitos particulares al puerto y al negocio terminal que manejan los cargces a granel secos.
La tolva que descarga el sistema del descargador de la nave se compone de la tolva de carbón, del alimentador, de la tolva de la bifurcación, del bafle de extensión del carbón, del parabrisas, del canal inclinado bidireccional y del soporte del almacenador intermediario.
modelo | Carretilla automotora | Carretilla principal y auxiliar | Diferencial mecánico | Diferencial eléctrico |
peso (%) | 100% | el 80% | el 60~65% | el 60% |
estabilidad | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
Lengtg de la cuerda de alambre | 1 | 6 | 2,5 | 2,5 |
Consumo de energía | 1 | 2,5 | 1,1 | 1,2 |
Gastos de explotación (%) | 100% | el 95% | el 90% | el 90% |
Falta y mantenimiento | Tarifa de la avería alta y dura mantener | La tarifa de la avería baja y fácil mantener pero el sistema de la cuerda de alambre se complica | El sistema de la cuerda de alambre es simple, fácil cambiar el reductor del engranaje es diseño específico, para mantener y para cambiar difícilmente | Se complica el sistema de la cuerda de alambre es simple, reductor del engranaje es estándar, fácil mantener, sistema eléctrico |
Coste de fundamental y de las instalaciones (%) | 100% | el 95% | el 85% | el 85% |
modelo | Diferencial mecánico | Diferencial eléctrico |
peso (t) | 1100 | 1050 |
Distancia del carril (m) Distancia de la rueda (m) |
18~28 18 |
18~28 18 |
No de la rueda Presión T de la rueda Kilovatio del conductor |
40 50 7.5*10 |
40 50 7.5*10 |
Virar de bordo el kilovatio del mecanismo | 90~110 | 90~110 |
Cuatro kilovatios del mecanismo de los tambores |
Comienzo 2X500KW 315KW de funcionamiento |
4*400 |
Especificación del descargador de la nave | ||||||||||||||||
buque | capacidad | descargue el tiempo | capacidad de la elevación del gancho agarrador |
peso de solo gancho agarrador |
ciclo épocas |
un ciclo | densidad de material a granel |
carril distancia |
carril | rueda presión |
distancia del alcance que extiende del gancho agarrador |
alcance posterior distancia del gancho agarrador |
levantamiento velocidad |
baja velocidad |
carretilla velocidad |
el viajar velocidad |
DWT | t/h | horas | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |

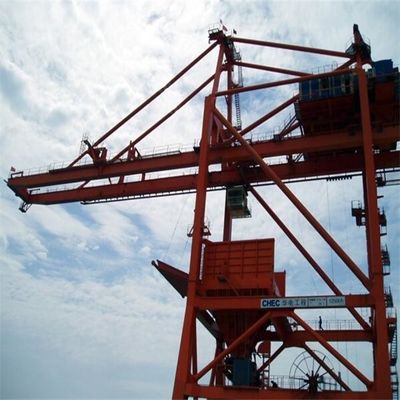

Estructura principal del puente-tipo descargador de la nave del gancho agarrador
Mecanismo del puente-tipo descargador de la nave del gancho agarrador
mecanismo 1.Traveling
2. Estructura principal del puente-tipo descargador de la nave
3. Sistema de la tolva
4. Cubo del gancho agarrador que alza el mecanismo (tambores mecánicos del diferencial cuatro)
cubo 5.Grab (sistema que laborea de la cuerda de alambre)
6. Virar de bordo el mecanismo
sistema que laborea de la cuerda 7.Wire de virar de bordo el mecanismo
8. Dispositivo voladizo del gancho de la seguridad
sistema que laborea de la cuerda 9.Wire de carretilla de la ayuda de la cuerda de alambre
Descripción del proceso de producción
