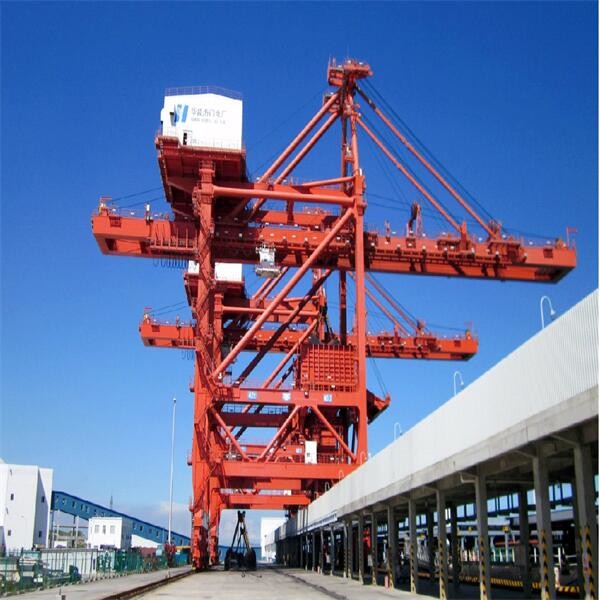

Tipo descargador del gancho agarrador de la nave para la manipulación de materiales a granel en el terminal portuario
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | SSI-HDCZ |
| Certificación: | manufacture certificate |
| Número de modelo: | Modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | US $1,500,000-5,000,000/ Set |
| Detalles de empaquetado: | Caso o desnudo de madera |
| Tiempo de entrega: | 6 meses después del recibo del anticipo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 20 sistemas/año |
|
Información detallada |
|||
| Descripción: | Tipo descargador del gancho agarrador de la nave | Ubicación: | lado de la orilla |
|---|---|---|---|
| Pintura: | por el usuario | Capacidad: | 3000 t/h |
| Uso: | Material a granel | Ventaja: | alto eficiente |
| price: | low cost | trabajo de acero: | acero de alta calidad |
| Alta luz: | Tipo descargador del gancho agarrador de la nave 3000 t/h,Tipo terminal del gancho agarrador del puerto del descargador de la nave,Descargador del gancho agarrador de la manipulación de materiales a granel |
||
Descripción de producto
Tipo tipo nave continua del gancho agarrador del descargador de la nave de la manipulación de materiales a granel de la correa del descargador de la nave que descarga el sistema
El puente-tipo diferenciado (eléctrico) mecánico descargador de la nave es el hoy más avanzado y más ampliamente utilizado. Su sistema de levantamiento, el sistema de abertura y el sistema del dibujo, son controlados por cuatro tambores. Fue diseñado particularmente para especializarse en las soluciones profesionales de la manipulación a granel que proporcionan los niveles muy más altos de funcionamiento.
| modelo | Carretilla automotora | Carretilla principal y auxiliar | Diferencial mecánico | Diferencial eléctrico |
| peso (%) | 100% | el 80% | el 60~65% | el 60% |
| estabilidad | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
| Lengtg de la cuerda de alambre | 1 | 6 | 2,5 | 2,5 |
| Consumo de energía | 1 | 2,5 | 1,1 | 1,2 |
| Gastos de explotación (%) | 100% | el 95% | el 90% | el 90% |
| Falta y mantenimiento | Tarifa de la avería alta y dura mantener | La tarifa de la avería baja y fácil mantener pero el sistema de la cuerda de alambre se complica | El sistema de la cuerda de alambre es simple, fácil cambiar el reductor del engranaje es diseño específico, para mantener y para cambiar difícilmente | Se complica el sistema de la cuerda de alambre es simple, reductor del engranaje es estándar, fácil mantener, sistema eléctrico |
| Coste de fundamental y de las instalaciones (%) | 100% | el 95% | el 85% | el 85% |
| modelo | Diferencial mecánico | Diferencial eléctrico |
| peso (t) | 1100 | 1050 |
|
Distancia del carril (m) Distancia de la rueda (m) |
18~28 18 |
18~28 18 |
|
No de la rueda Presión T de la rueda Kilovatio del conductor |
40 50 7.5*10 |
40 50 7.5*10 |
| Virar de bordo el kilovatio del mecanismo | 90~110 | 90~110 |
| Cuatro kilovatios del mecanismo de los tambores |
Comienzo 2X500KW 315KW de funcionamiento |
4*400 |
| Especificación del descargador de la nave | ||||||||||||||||
| buque | capacidad | descargue el tiempo | capacidad de la elevación del gancho agarrador |
peso de solo gancho agarrador |
ciclo épocas |
un ciclo | densidad de material a granel |
carril distancia |
carril | rueda presión |
distancia del alcance que extiende del gancho agarrador |
alcance posterior distancia del gancho agarrador |
levantamiento velocidad |
baja velocidad |
carretilla velocidad |
el viajar velocidad |
| DWT | t/h | horas | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
| 1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Estructura principal del puente-tipo descargador de la nave del gancho agarrador
Mecanismo del puente-tipo descargador de la nave del gancho agarrador
mecanismo 1.Traveling
2. Estructura principal del puente-tipo descargador de la nave
3. Sistema de la tolva
4. Cubo del gancho agarrador que alza el mecanismo (tambores mecánicos del diferencial cuatro)
cubo 5.Grab (sistema que laborea de la cuerda de alambre)
6. Virar de bordo el mecanismo
sistema que laborea de la cuerda 7.Wire de virar de bordo el mecanismo
8. Dispositivo voladizo del gancho de la seguridad
sistema que laborea de la cuerda 9.Wire de carretilla de la ayuda de la cuerda de alambre
Descripción del proceso de producción
