Tipo montado sobre carriles descargador del gancho agarrador de la nave para la manipulación de materiales a granel
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | SSI |
Certificación: | manufacture certificate |
Número de modelo: | Modificado para requisitos particulares |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 |
---|---|
Precio: | US $1,500,000-5,000,000/ Set |
Detalles de empaquetado: | desnudo |
Tiempo de entrega: | 6 meses después del recibo del anticipo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 20 sistemas/año |
Información detallada |
|||
Producto: | Sistema del descargador de la nave | Pintura: | marca internacional |
---|---|---|---|
Color: | específico | Capacidad: | 1000t/h |
Uso: | manipulación de materiales a granel | Motor: | ABB |
price: | reasonable | Ubicación: | Puerto |
Alta luz: | Nave del cubo del gancho agarrador que descarga sistemas,Descargador montado sobre carriles de la nave del gancho agarrador,Tipo material a granel descargadores del gancho agarrador |
Descripción de producto
Tipo descargador del gancho agarrador del sistema del descargador de la nave de la nave para el descargador montado sobre carriles de la nave de la manipulación a granel
El puente-tipo diferenciado (eléctrico) mecánico descargador de la nave es una habitación del rendimiento eficaz, confiable y alto que descarga los dispositivos modificados para requisitos particulares al puerto y al negocio terminal que manejan los cargces a granel secos.

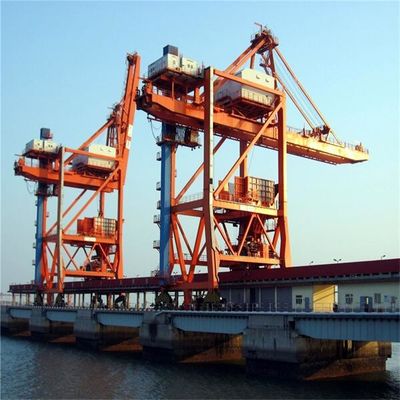

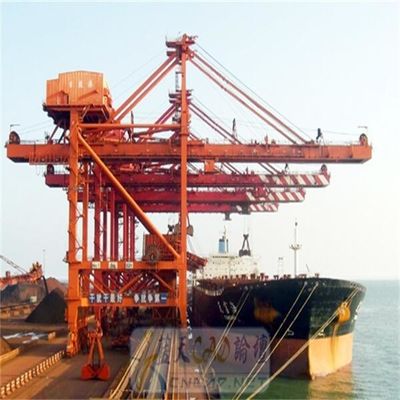

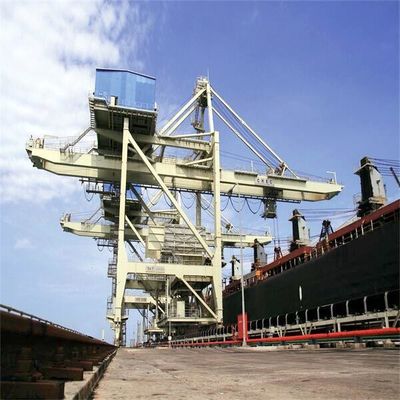

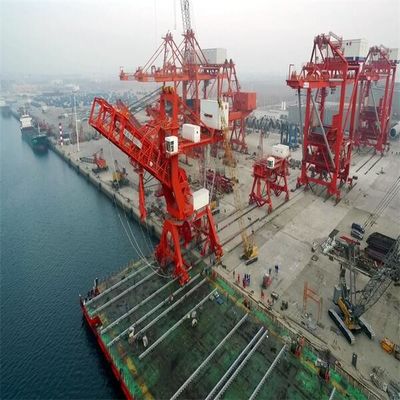

El descargador de la nave está instalado en el puerto, descargando los cargces a granel secos (carbón, mineral, polvo mineral, cemento, coque, ceniza, grano etc) del control del buque vía el cubo del gancho agarrador. Descarga de los cargces a granel secos a la tolva, entonces a la banda transportadora vía tolva. Por la banda transportadora los cargces a granel secos están transportando al corral para storaging.
Puente-tipo descargador de la nave incluyendo tipo automotor de la carretilla del dibujo del tipo de la carretilla y de la cuerda de alambre. Tipo de la carretilla del dibujo de la cuerda de alambre incluyendo tipo principal y auxiliar de la carretilla y tipo de la carretilla de los tambores del diferencial cuatro. Tipo de la carretilla de los tambores del diferencial cuatro incluyendo tipo mecánico de la carretilla de los tambores del diferencial cuatro y tipo eléctrico de la carretilla de los tambores del diferencial cuatro.
El puente-tipo diferenciado (eléctrico) mecánico descargador de la nave es el hoy más avanzado y más ampliamente utilizado. Su sistema de levantamiento, el sistema de abertura y el sistema del dibujo, son controlados por cuatro tambores. Fue diseñado particularmente para especializarse en las soluciones profesionales de la manipulación a granel que proporcionan los niveles muy más altos de funcionamiento.
modelo | Carretilla automotora | Carretilla principal y auxiliar | Diferencial mecánico | Diferencial eléctrico |
peso (%) | 100% | el 80% | el 60~65% | el 60% |
estabilidad | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
Lengtg de la cuerda de alambre | 1 | 6 | 2,5 | 2,5 |
Consumo de energía | 1 | 2,5 | 1,1 | 1,2 |
Gastos de explotación (%) | 100% | el 95% | el 90% | el 90% |
Falta y mantenimiento | Tarifa de la avería alta y dura mantener | La tarifa de la avería baja y fácil mantener pero el sistema de la cuerda de alambre se complica | El sistema de la cuerda de alambre es simple, fácil cambiar el reductor del engranaje es diseño específico, para mantener y para cambiar difícilmente | Se complica el sistema de la cuerda de alambre es simple, reductor del engranaje es estándar, fácil mantener, sistema eléctrico |
Coste de fundamental y de las instalaciones (%) | 100% | el 95% | el 85% | el 85% |
modelo | Diferencial mecánico | Diferencial eléctrico |
peso (t) | 1100 | 1050 |
Distancia del carril (m) Distancia de la rueda (m) |
18~28 18 |
18~28 18 |
No de la rueda Presión T de la rueda Kilovatio del conductor |
40 50 7.5*10 |
40 50 7.5*10 |
Virar de bordo el kilovatio del mecanismo | 90~110 | 90~110 |
Cuatro kilovatios del mecanismo de los tambores |
Comienzo 2X500KW 315KW de funcionamiento |
4*400 |
Especificación del descargador de la nave | ||||||||||||||||
buque | capacidad | descargue el tiempo | capacidad de la elevación del gancho agarrador |
peso de solo gancho agarrador |
ciclo épocas |
un ciclo | densidad de material a granel |
carril distancia |
carril | rueda presión |
distancia del alcance que extiende del gancho agarrador |
alcance posterior distancia del gancho agarrador |
levantamiento velocidad |
baja velocidad |
carretilla velocidad |
el viajar velocidad |
DWT | t/h | horas | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Estructura principal del puente-tipo descargador de la nave del gancho agarrador
Mecanismo del puente-tipo descargador de la nave del gancho agarrador
mecanismo 1.Traveling
2. Estructura principal del puente-tipo descargador de la nave
3. Sistema de la tolva
4. Cubo del gancho agarrador que alza el mecanismo (tambores mecánicos del diferencial cuatro)
cubo 5.Grab (sistema que laborea de la cuerda de alambre)
6. Virar de bordo el mecanismo
sistema que laborea de la cuerda 7.Wire de virar de bordo el mecanismo
8. Dispositivo voladizo del gancho de la seguridad
sistema que laborea de la cuerda 9.Wire de carretilla de la ayuda de la cuerda de alambre
