Sistema de amontonamiento y que reclama resistente para el corral circular

Descripción de producto

Sistema de amontonamiento y que reclama resistente para el corral circular

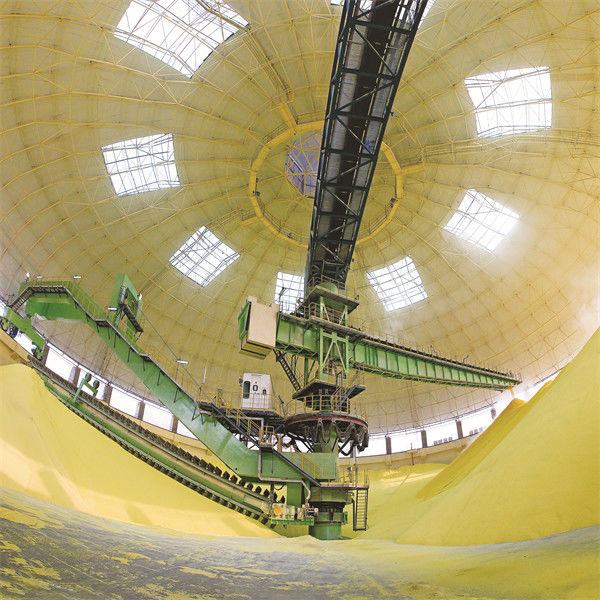

Utilizan en materiales de construcción, carbón, metalurgia, energía eléctrica, puerto, y otras industrias, y se utilizan sobre todo el apilador y al recuperador circulares del raspador del pórtico principalmente para apilar la piedra caliza o carbón y otros materiales a granel. El voladizo del apilador se equipa de un transportador de correa, que pasa a través del tejado de la rejilla de la estructura de acero del corral circular del transportador de correa en el caballete, y de los materiales de la entrada para terminar el amontonamiento cónico del anillo a través del transportador de correa en el voladizo del apilador; El recuperador termina el trabajo que reclama vía tres procesos de lazo: sistema que viaja, virando de bordo el sistema, y el sistema del raspador. El recuperador del raspador raspa los materiales en la tolva cónica debajo de la columna central a lo largo de la cuesta de la pila y hace salir los materiales a través del alimentador vibrante y del transportador de correa subterráneo.

Característica

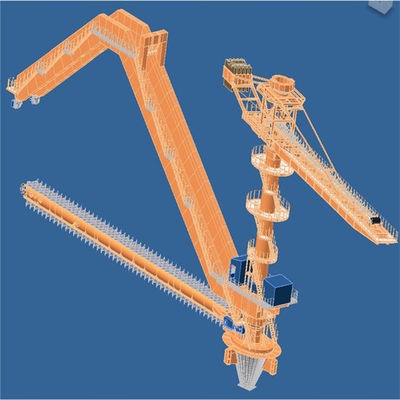

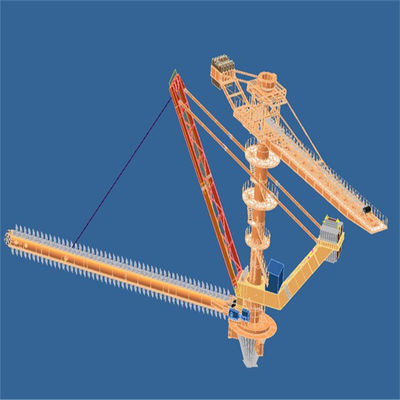

Componentes principales del apilador y del recuperador circulares

1. Amontonamiento de la estructura de acero, transportador de correa voladizo

El apilador voladizo toma la columna central como el centro, un extremo es el transportador de correa con la estructura de acero voladiza, y el otro extremo es la caja del contrapeso. La pieza de amontonamiento media de la matanza es conectada con la columna central girando el transporte, y el apilador puede girar enredando el piñón en el conductor de matanza con el engranaje en la columna central. Los materiales que entran en el corral circular se descargan en el jefe del transportador de correa voladizo y se apilan directamente al corral. El apilador gira a cierto ángulo para la cuesta que apila hasta que se apile en una pila anular.

Hay dos tipos estructurales principales de apilador voladizo, de tipo fijo voladizo y de tipo que vira de bordo voladizo.

Comparación de los dos tipos de apiladores:

2. Columna del rey y mecanismo de matanza del apilador y del recuperador circulares

La columna del rey del recuperador del apilador está situada en el centro del corral circular. Es un componente importante del recuperador del apilador. No sólo lleva la carga de los componentes principales y del caballete de la entrada pero también es el centro de la instalación de los componentes. Por lo tanto, su fabricación y requisitos del proceso de instalación son muy altos. Se hace de la placa de acero rodada en una forma cilíndrica y soldada con autógena y montada. El modelo para uso general se proporciona una estructura de acero de amontonamiento, un balanceo que lleva para la parte rotatoria de amontonamiento, y una fricción del cable que conecta diversos componentes del equipo


3. Apilador del pórtico

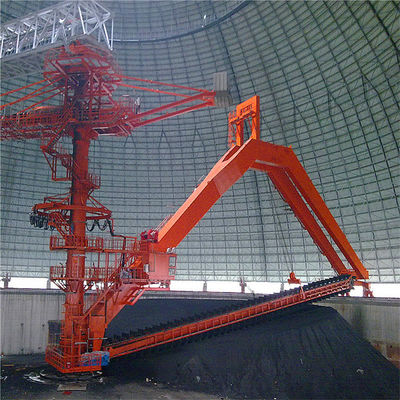

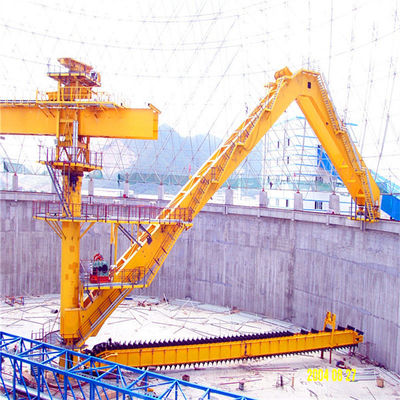

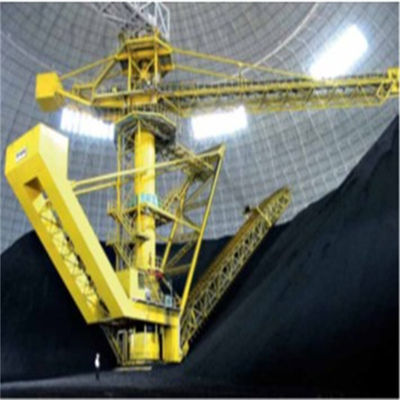

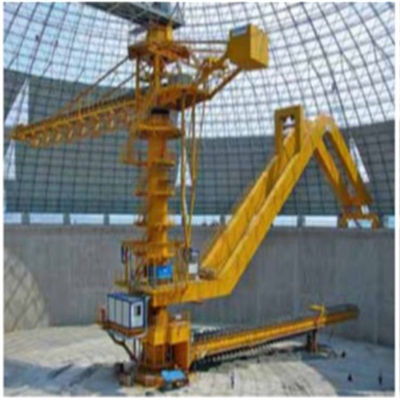

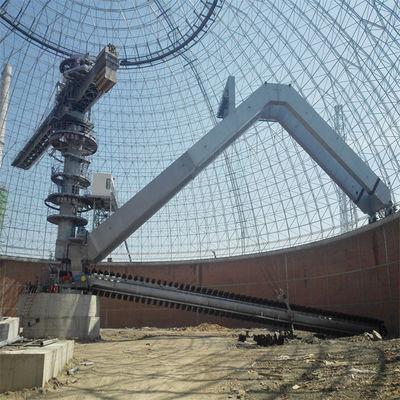

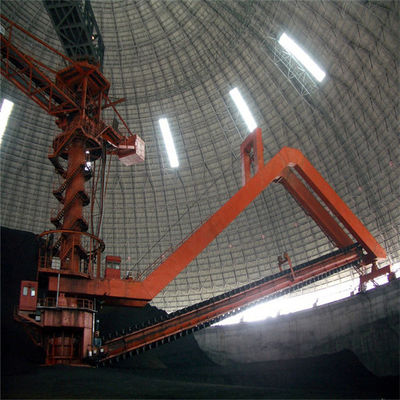

Componen al recuperador del raspador del pórtico principalmente del pórtico, mecanismo que viaja, reclamando virando de bordo el mecanismo, y al recuperador del raspador. El pórtico es el componente principal de la rotación, de virar de bordo, y de la ayuda de la carga del recuperador del raspador. Fijan al recuperador del raspador debajo del pórtico. El mecanismo que vira de bordo adopta el torno-tipo mecánico, y un extremo del pórtico es conectado con la columna central por un rodamiento de rodillos, el otro extremo se apoya en la pista circular en la parte superior del muro de contención del corral, y la rotación del recuperador es conducida por la rueda que viaja en la pista circular. El recuperador del pórtico tiene una estructura robusta, y la mayor parte del peso del pórtico es llevado por el muro de contención, que mejora perceptiblemente el estado de la tensión de la columna central y hace la operación más confiable.


4. Recuperador que vira de bordo el mecanismo:
El mecanismo que vira de bordo se compone de un dispositivo de conducción, de un montaje del tambor, de una cuerda de alambre de acero doble, y de un sistema eléctrico de encachado de la detección y de control. La operación que vira de bordo del recuperador del raspador se termina a través del mecanismo de encachado, para alcanzar el propósito de reclamar acodado.
El mecanismo que vira de bordo utiliza bobina doble de la cuerda de alambre de acero la sola, y el mecanismo de la balanza se adopta en la intersección de las dos cuerdas de alambre de acero para asegurarse de que la tensión de las cuerdas de alambre de acero izquierdas y derechas está equilibrada y el trabajo es más seguro.
El dispositivo de conducción del mecanismo que vira de bordo es conducido mecánicamente por la conversión de frecuencia y la regulación de la velocidad para controlar exactamente la variación de la amplitud, para controlar el cambio de la cantidad que reclama. Para asegurar la seguridad y la colocación exacta y confiable del mecanismo de encachado, el dispositivo de conducción adopta un sistema de frenos doble

5. Recuperador del raspador

(1) el recuperador del raspador adopta un piñón para conducir la cadena del rodillo, y entonces las impulsiones de cadena del rodillo el raspador para reclamar. Este método tiene la tracción grande, la pequeña resistencia linear, y durabilidad. Es el reclamar y un transporte de integración del método que reclaman.
(2) el raspador se fija en el mecanismo de cadena doble, y el piñón es conducido por el motor en la parte posterior para el movimiento circular. El raspador raspa los materiales en la parte más inferior del apilador en la tolva cónica en la parte más inferior de la columna del rey.


6. Sistema hydráulico

El sistema hydráulico del recuperador del apilador incluye principalmente el apilador que vira de bordo el sistema hydráulico, cadena del raspador que tense el sistema hydráulico, y el sistema hydráulico tensor manual del transportador de correa
El sistema hydráulico del control que vira de bordo se compone de una unidad de motor principal de la bomba, de una unidad de la válvula de control, de un cilindro del aceite, de un montaje del tanque de aceite, de accesorios hidráulicos, y de tuberías hidráulicas. La tubería del cilindro que vira de bordo se equipa de una válvula de seguridad de la ruptura de la tubería y de un grupo de la válvula de seguridad.
El sistema hydráulico tensor del control del cilindro se compone de un grupo del motor de la bomba, de un grupo de la válvula de control, de un acumulador, de un cilindro del aceite, de un montaje del tanque de aceite, de accesorios hidráulicos, y de tuberías hidráulicas. La tensión del cilindro tensor se puede ajustar por la válvula manorreductora correspondiente.

Applicatiions

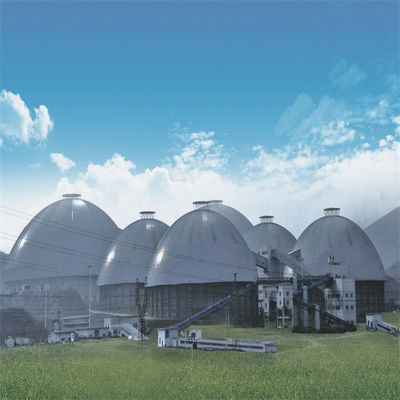

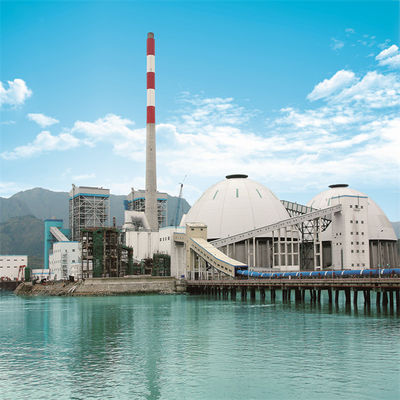

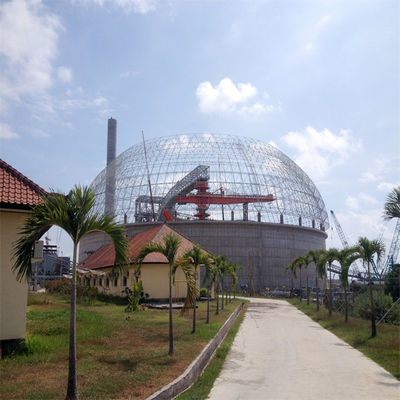

Case1

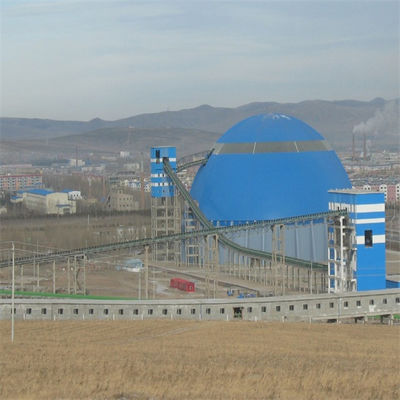

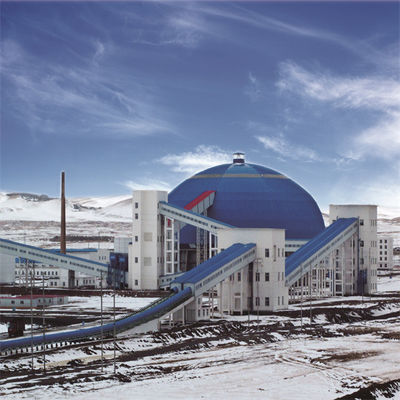

Case2
