Apilador del corral y recuperador circulares modificados para requisitos particulares de la rueda del cubo del recuperador

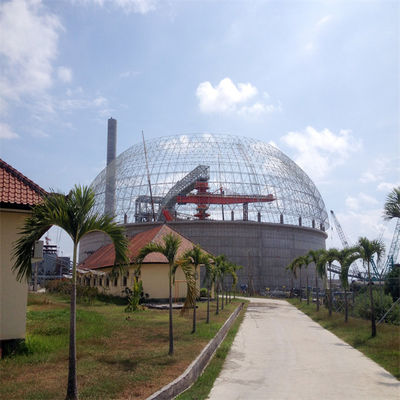

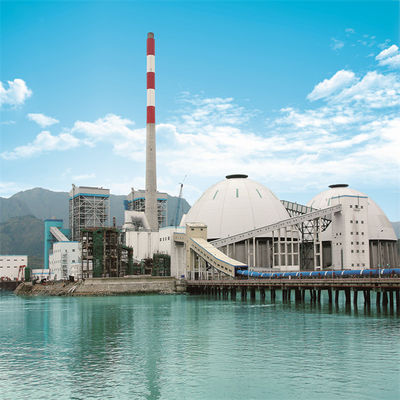

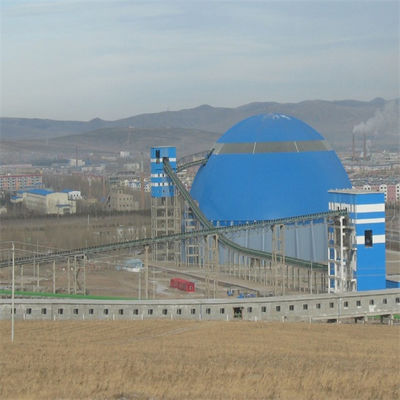

Introducción de apilador y de recuperador circulares

一, resumen

Utilizan en materiales de construcción, carbón, metalurgia, energía eléctrica, puerto y otras industrias, y se utilizan sobre todo el apilador y al recuperador circulares del raspador del pórtico principalmente para apilar la piedra caliza o carbón y otros materiales a granel. El voladizo del apilador se equipa de un transportador de correa, que pasa a través del tejado de la rejilla de la estructura de acero del corral circular del transportador de correa en el caballete, y de los materiales de la entrada para terminar el amontonamiento cónico del anillo a través del transportador de correa en el voladizo del apilador; El recuperador termina el trabajo que reclama vía tres procesos del linkinge: sistema que viaja, virando de bordo el sistema y el sistema del raspador. El recuperador del raspador raspa los materiales en la tolva cónica debajo de la columna central a lo largo de la cuesta de la pila, y hace salir los materiales a través del alimentador vibrante y del transportador de correa subterráneo.

二, componentes principales del apilador circular y recuperador

1. Amontonamiento de la estructura de acero, transportador de correa voladizo

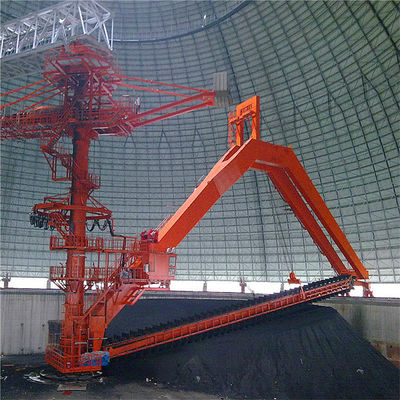

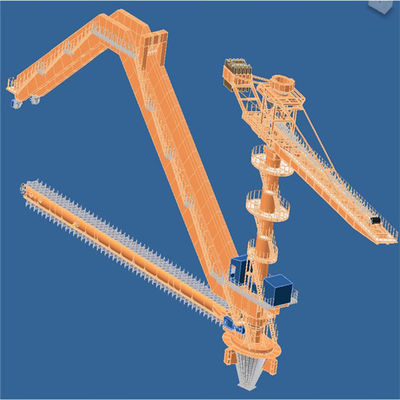

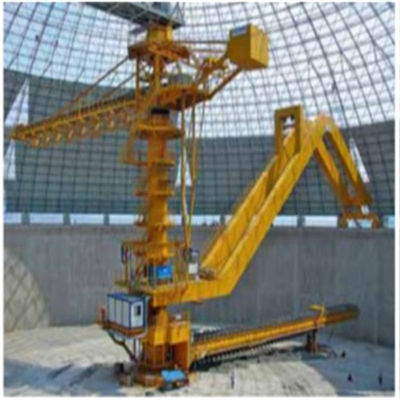

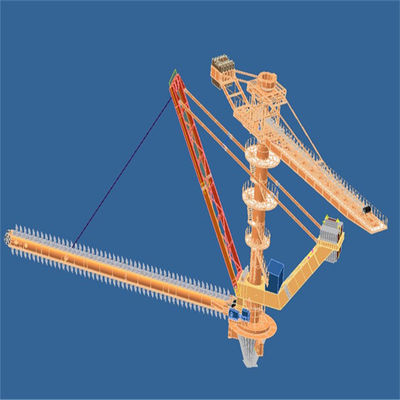

El apilador voladizo toma la columna central como el centro, un extremo es el transportador de correa con la estructura de acero voladiza, y el otro extremo es la caja del contrapeso. La pieza de amontonamiento media de la matanza es conectada con la columna central girando el transporte, y el apilador puede girar enredando el piñón en el conductor de matanza con el engranaje en la columna central. Los materiales que entran en el corral circular se descargan en el jefe del transportador de correa voladizo y se apilan directamente al corral. El apilador gira a cierto ángulo para la cuesta que apila hasta que se apile en una pila anular.

Hay dos tipos estructurales principales de apilador voladizo, de tipo fijo voladizo y de tipo que vira de bordo voladizo.

Comparación de los dos tipos de apilador:

(1) las ventajas del apilador fijo son estructura simple y bajo costo. La desventaja es que cuando la parte más inferior del apilador no se apila o la pila material es baja, la diferencia es enorme, y el polvo en el corral es más serio (incluso con el sistema de espray).

(2) el apilador que vira de bordo usando el cilindro hidráulico para aumentar o para bajar el voladizo. Su ventaja es voladiza puede aumentar hacia arriba y hacia abajo según la altura de amontonamiento para reducir el descenso material y para evitar el vuelo del polvo. También, puede reducir la altura de la columna central y reducir el coste. La desventaja es que la estructura es más compleja.

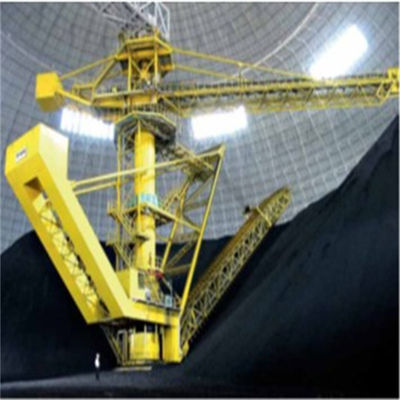

columna 2.King y mecanismo de matanza del apilador y del recuperador circulares

(1) la columna del rey del recuperador del apilador está situada en el centro del corral circular. Es un componente importante del recuperador del apilador. No sólo lleva la carga de los componentes principales y del caballete de la entrada, pero también es el centro de la instalación de los componentes. Por lo tanto, su fabricación y requisitos del proceso de instalación son muy altos. Se hace de la placa de acero rodada en una forma cilíndrica y soldada con autógena y montada. El modelo para uso general se proporciona una estructura de acero de amontonamiento, un balanceo que lleva para la parte rotatoria de amontonamiento y una fricción del cable que conecta diversos componentes del equipo
(2) el top de la columna del rey es la parte rotatoria de amontonamiento, la parte superior cuyo está conectado con el caballete del transportador de correa que entra en el corral circular a través del transporte rotatorio y sirve como punto de ayuda para la carga del caballete, y la parte más inferior está conectada con la columna media a través del transporte rotatorio.
(3) para permitir al dispositivo que lleva de la matanza llevar la fuerza vertical grande, la fuerza horizontal y el momento del vuelco, el tipo del soporte de rodadura de la matanza se adopta. El transporte rotatorio es protegido por un guardapolvo. Su estructura puede adaptarse al ambiente de trabajo duro y tiene las funciones de la prevención del polvo, de la prevención de la inmersión del agua, del reaprovisionamiento, de la limpieza y del mantenimiento.

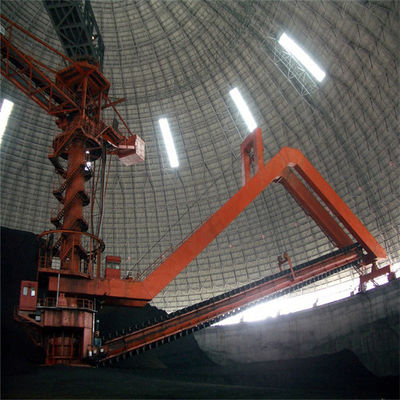

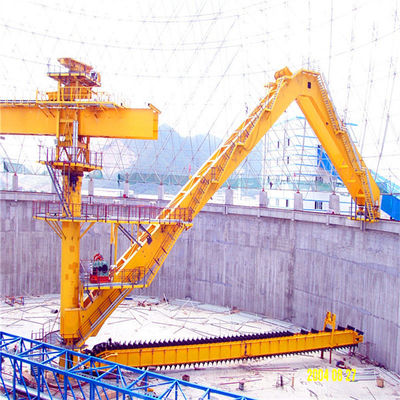

apilador 3.Gantry

Componen al recuperador del raspador del pórtico principalmente del pórtico, mecanismo que viaja, reclamando virando de bordo al recuperador del mecanismo y del raspador. El pórtico es el componente principal de la ayuda de la rotación, el virar de bordo y de la carga del recuperador del raspador. Fijan al recuperador del raspador debajo del pórtico. El mecanismo que vira de bordo adopta el tipo mecánico del torno, y un extremo del pórtico es conectado con la columna central por el rodamiento de rodillos, el otro extremo se apoya en la pista circular en la parte superior del muro de contención del corral, y la rotación del recuperador es conducida por la rueda que viaja en la pista circular. El recuperador del pórtico tiene una estructura robusta, y la mayor parte del peso del pórtico es llevado por el muro de contención, que mejora perceptiblemente el estado de la tensión de la columna central y hace la operación más confiable.
El mecanismo que viaja se compone de grupo del rodillo impulsor, de sistema eléctrico de la detección que viaja y de control y del sistema lubricante. En vista de los requisitos del movimiento bidireccional del pórtico del oscilación bajo condiciones más desfavorables, dos ruedas que viajan se utilizan como los rodillos impulsores. El sistema de rueda es conducido mecánicamente por la regulación variable de la velocidad de la frecuencia. Regulación de la velocidad de Stepless de la velocidad de viaje de trabajo y de la velocidad de viaje no de trabajo (para asegurar la operación normal y segura del recuperador circular del apilador, de las velocidades lentas y rápidas del sistema respectivamente según las condiciones in situ de la operación, es decir velocidad de viaje de trabajo y velocidad de viaje no de trabajo). Para asegurarse de que la tensión del pórtico sea razonable y la presión de la rueda de cada grupo de la rueda debajo del pórtico es lo mismo, el pórtico se articula con los dos grupos de la rueda, y cada punto de la bisagra adopta a través de tipo del eje. Además, el transporte común se utiliza en la conexión entre el pórtico y la estructura que camina para asegurarse de que el pórtico puede adaptarse automáticamente al cambio de la pista. La lubricación de cada eje favorable del transporte y de la bisagra del mecanismo que viaja adopta la lubricación centralizada grasa.

4.Reclaimer que vira de bordo el mecanismo:
El mecanismo que vira de bordo se compone del dispositivo de conducción, montaje del tambor, cuerda de alambre de acero doble y detección y sistema de control eléctricos de encachado. La operación que vira de bordo del recuperador del raspador se termina a través del mecanismo de encachado, para alcanzar el propósito de reclamar acodado.
El mecanismo que vira de bordo usando bobina doble de la cuerda de alambre de acero la sola, y el mecanismo de la balanza se adopta en la intersección de las dos cuerdas de alambre de acero para asegurarse de que la tensión de las cuerdas de alambre de acero izquierdas y derechas está equilibrada y el trabajo es más seguro.
El dispositivo de conducción del mecanismo que vira de bordo es conducido mecánicamente por la conversión de frecuencia y la regulación de la velocidad para controlar exactamente la variación de la amplitud, para controlar el cambio de la cantidad que reclama. Para asegurar la seguridad y la colocación exacta y confiable del mecanismo de encachado, el dispositivo de conducción adopta el sistema de frenos doble

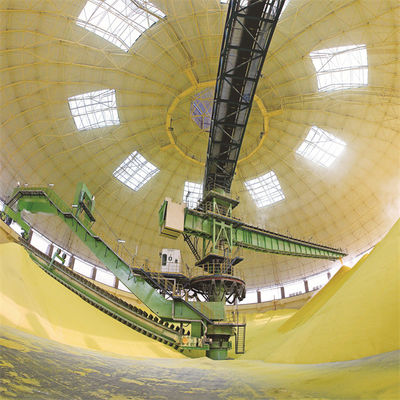

recuperador 5.Scraper

(1) el recuperador del raspador adopta un piñón para conducir la cadena del rodillo, y entonces las impulsiones de cadena del rodillo el raspador para reclamar. Este método tiene la tracción grande, la pequeña resistencia linear y durabilidad. Es el reclamar y un transporte de integración del método que reclaman.
(2) el raspador se fija en el mecanismo de cadena doble, y el piñón es conducido por el motor en la parte posterior para el movimiento circular. El raspador raspa los materiales en la parte más inferior del apilador en la tolva cónica en la parte más inferior de la columna del rey.
(3) el raspador adopta la estructura de la placa doblada con la inclinación delantera en ambos lados, que es soldada con autógena por la placa de acero y tiene suficientes fuerza y tiesura. Está raspando el diente a ambos lados del raspador. Esta estructura puede cortar el material lateralmente lo más con eficacia posible, y el raspador no se pega al material y no tiene ninguna vuelta. La cadena del cuerpo y del rodillo del raspador es conectada por los pernos de alta resistencia, que es conveniente para el mantenimiento y el desmontaje. La cadena se puede dividir en cadena incorporada y cadena externa según la posición de la colocación del rodillo. Comparado con la cadena incorporada, la cadena externa tiene las ventajas de poco ruido y de sin necesidad de mantenimiento
(4) el dispositivo de conducción del raspador se compone del motor, del reductor, del acoplamiento hidráulico, del etc. El dispositivo de conducción es resistente a los choques y conveniente para el mantenimiento. El dispositivo de conducción se equipa de seguridad y de la protección contra sobrecarga dobles eléctricas, y se equipa del buen dispositivo de la amortiguación de choque.
(5) el dispositivo tensor del recuperador del raspador se fija en el piñón principal. El dispositivo tensor es el tensir hidráulico, con la tensión constante y operación y ajuste fáciles.

sistema 6.Hydraulic

El sistema hydráulico del recuperador del apilador incluye principalmente el apilador que vira de bordo el sistema hydráulico, cadena del raspador que tense el sistema hydráulico y el sistema hydráulico tensor manual del transportador de correa
El sistema hydráulico del control que vira de bordo se compone de unidad de motor principal de la bomba, de unidad de la válvula de control, del cilindro del aceite, del montaje del tanque de aceite, de accesorios hidráulicos y de tuberías hidráulicas. La tubería del cilindro que vira de bordo se equipa de una válvula de seguridad de la ruptura de la tubería y de un grupo de la válvula de seguridad.
El sistema hydráulico tensor del control del cilindro se compone de grupo del motor de la bomba, de grupo de la válvula de control, del acumulador, del cilindro del aceite, del montaje del tanque de aceite, de accesorios hidráulicos y de tuberías hidráulicas. La tensión del cilindro tensor se puede ajustar por la válvula manorreductora correspondiente.

7. Sistema lubricante

El sistema lubricante centralizado del recuperador del apilador se compone del mecanismo del apilador, mecanismo del recuperador, raspador que transporta el mecanismo del piñón (cadena incorporada) y el mecanismo de engranaje abierto.
Puntos de lubricante del mecanismo de amontonamiento: superior y bajar los transportes grandes de la matanza, puntos de la bisagra del cilindro del aceite, apilando puntos de la bisagra del brazo y los transportes de tambor. Método de la lubricación: línea doble automática/sistema lubricante centralizado híbrido progresivo, con control del PLC.
Puntos de la lubricación de reclamar el mecanismo: un transporte grande rotatorio más bajo, virando de bordo el bloque de polea de reclamar el brazo, el mecanismo que viaja, el etc.
Método de la lubricación: línea doble automática/sistema lubricante centralizado híbrido progresivo, con control del PLC.
El sistema lubricante de caída del aceite del raspador que transporta el piñón consiste en el tanque de aceite, el interruptor del nivel líquido, el interruptor electromágnetico, la válvula de regulación del aceite y los accesorios de caída de la tubería, que realiza principalmente la lubricación del aceite del raspador que transporta la cadena en ambos lados.
Método de la lubricación: lubricación de goteo del aceite automático, cantidad ajustable del goteo del aceite, y control del PLC
Modo abierto rotatorio de la lubricación del engranaje: la lubricación de goteo del aceite automático, y la cantidad de la lubricación es controlada por el PLC.

sistema controlado del polvo del espray 8.Water

El polvo del espray de agua controló el sistema en el recuperador del apilador se compone de la bomba de aumento de presión, de la tubería, del filtro, de la válvula manual, de la válvula eléctrica, de la válvula de control, de la válvula de desagüe automática, del indicador de presión, del flujómetro, del indicador del nivel del agua y del grupo de la boca de espray.
La posición y la función del grupo de la boca son como sigue:
Alrededor del exterior de la tolva más baja en el jefe del brazo que apila el transportador de correa, los esprayes del grupo de la boca riegan para formar una cortina de agua del paraguas para controlar el polvo generado apilando en el espray.
2) la recepción del material del transportador de correa de amontonamiento voladizo se incluye en el canal inclinado de la guía. Rocíe el agua en el grupo de la boca para controlar el polvo en el canal inclinado cerrado de la guía.
3) sistema de espray auxiliar: se compone principalmente de dos rociadores remotos, que están instalados en la columna central del recuperador del apilador. El jefe del brazo del apilador auxiliar puede suprimir con eficacia el polvo en el corral.

9.specification del apilador y del recuperador de la rueda del cubo del pórtico
