Tipo del puente que apila y que reclama el sistema para el carbón que maneja el corral circular

Descripción de producto

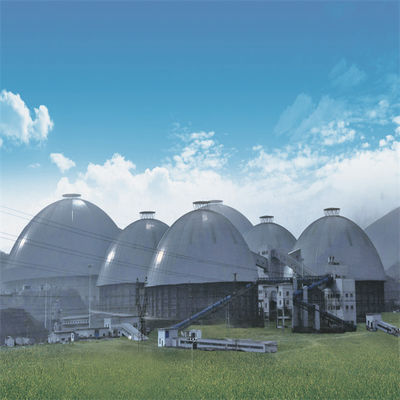

Tipo del puente que apila y que reclama el sistema para la dirección del carbón

Utilizan en materiales de construcción, carbón, metalurgia, energía eléctrica, puerto, y otras industrias, y se utilizan sobre todo el apilador y al recuperador circulares del raspador del pórtico principalmente para apilar la piedra caliza o carbón y otros materiales a granel. El voladizo del apilador se equipa de un transportador de correa, que pasa a través del tejado de la rejilla de la estructura de acero del corral circular del transportador de correa en el caballete, y de los materiales de la entrada para terminar el amontonamiento cónico del anillo a través del transportador de correa en el voladizo del apilador; El recuperador termina el trabajo que reclama vía tres procesos de lazo: sistema que viaja, virando de bordo el sistema, y el sistema del raspador. El recuperador del raspador raspa los materiales en la tolva cónica debajo de la columna central a lo largo de la cuesta de la pila y hace salir los materiales a través del alimentador vibrante y del transportador de correa subterráneo.

Característica

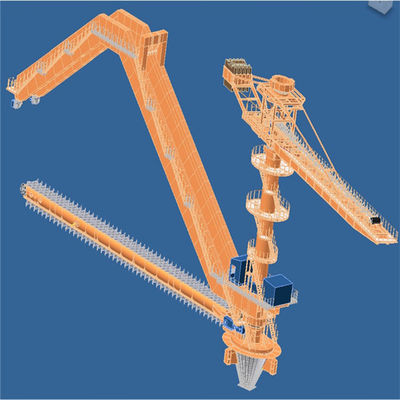

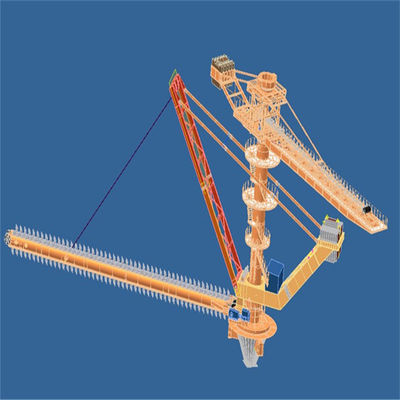

Componentes principales del apilador y del recuperador circulares

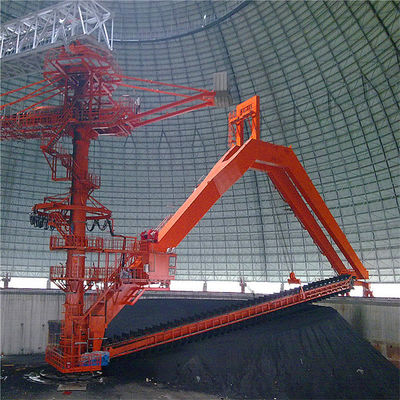

1. Amontonamiento de la estructura de acero, transportador de correa voladizo

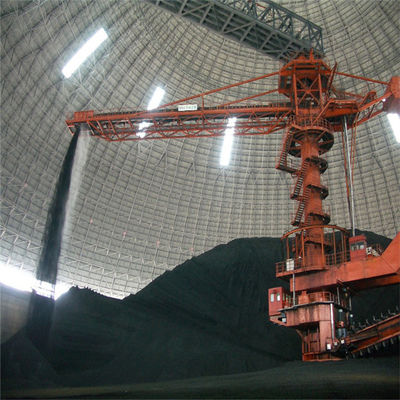

El apilador voladizo toma la columna central como el centro, un extremo es el transportador de correa con la estructura de acero voladiza, y el otro extremo es la caja del contrapeso. La pieza de amontonamiento media de la matanza es conectada con la columna central girando el transporte, y el apilador puede girar enredando el piñón en el conductor de matanza con el engranaje en la columna central. Los materiales que entran en el corral circular se descargan en el jefe del transportador de correa voladizo y se apilan directamente al corral. El apilador gira a cierto ángulo para la cuesta que apila hasta que se apile en una pila anular.

Hay dos tipos estructurales principales de apilador voladizo, de tipo fijo voladizo y de tipo que vira de bordo voladizo.

Comparación de los dos tipos de apiladores:

(1) las ventajas del apilador fijo son estructura simple y bajo costo. La desventaja es que cuando la parte más inferior del apilador no se apila o la pila material es baja, la diferencia es enorme, y el polvo en el corral es más serio (incluso con un sistema de espray).

(2) el apilador que vira de bordo utiliza el cilindro hidráulico para aumentar o para bajar el voladizo. Su ventaja es voladiza puede aumentar hacia arriba y hacia abajo según la altura de amontonamiento para reducir el descenso material y para evitar el vuelo del polvo. También, puede reducir la altura de la columna central y reducir el coste. La desventaja es que la estructura es más compleja.

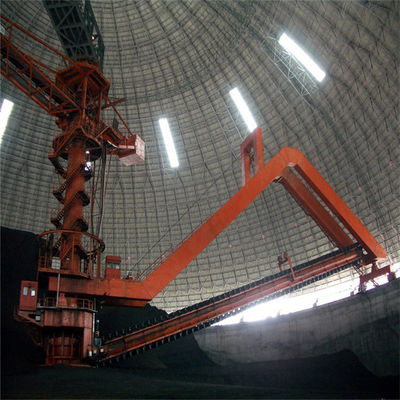

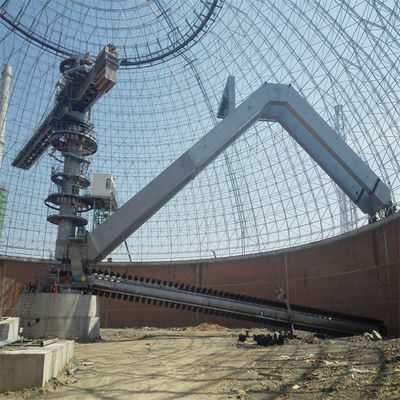

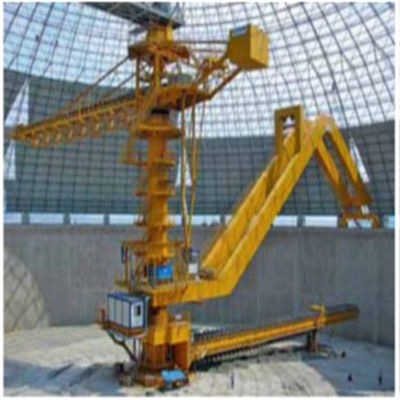

2. Apilador del pórtico

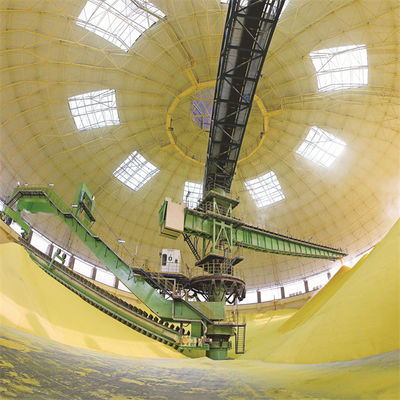

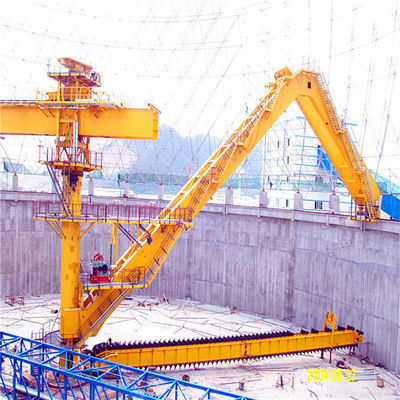

Componen al recuperador del raspador del pórtico principalmente del pórtico, mecanismo que viaja, reclamando virando de bordo el mecanismo, y al recuperador del raspador. El pórtico es el componente principal de la rotación, de virar de bordo, y de la ayuda de la carga del recuperador del raspador. Fijan al recuperador del raspador debajo del pórtico. El mecanismo que vira de bordo adopta el torno-tipo mecánico, y un extremo del pórtico es conectado con la columna central por un rodamiento de rodillos, el otro extremo se apoya en la pista circular en la parte superior del muro de contención del corral, y la rotación del recuperador es conducida por la rueda que viaja en la pista circular. El recuperador del pórtico tiene una estructura robusta, y la mayor parte del peso del pórtico es llevado por el muro de contención, que mejora perceptiblemente el estado de la tensión de la columna central y hace la operación más confiable.
El mecanismo que viaja se compone de un grupo del rodillo impulsor, de un sistema eléctrico de la detección que viaja y de control, y de un sistema lubricante. En vista de los requisitos del movimiento bidireccional del pórtico del oscilación bajo condiciones más desfavorables, dos ruedas que viajan se utilizan como los rodillos impulsores. El wheelset es conducido mecánicamente por la regulación variable de la velocidad de la frecuencia. Regulación de la velocidad de Stepless de la velocidad de viaje de trabajo y de la velocidad de viaje festiva (asegurar la operación normal y segura del recuperador circular del apilador, de las velocidades lentas y rápidas del sistema respectivamente según las condiciones in situ de la operación, es decir velocidad de viaje de trabajo y velocidad de viaje festiva). Para asegurarse de que la tensión del pórtico sea razonable y la presión de la rueda de cada grupo de la rueda debajo del pórtico es lo mismo, el pórtico se articula con los grupos de la dos-rueda, y cada punto de la bisagra adopta a través de tipo del eje. Además, el transporte común se utiliza en la conexión entre el pórtico y la estructura que camina para asegurarse de que el pórtico puede adaptarse automáticamente al cambio de la pista. La lubricación de cada eje favorable del transporte y de la bisagra del mecanismo que viaja adopta la lubricación centralizada grasa.

3. Raspador

(1) el recuperador del raspador adopta un piñón para conducir la cadena del rodillo, y entonces las impulsiones de cadena del rodillo el raspador para reclamar. Este método tiene la tracción grande, la pequeña resistencia linear, y durabilidad. Es el reclamar y un transporte de integración del método que reclaman.
(2) el raspador se fija en el mecanismo de cadena doble, y el piñón es conducido por el motor en la parte posterior para el movimiento circular. El raspador raspa los materiales en la parte más inferior del apilador en la tolva cónica en la parte más inferior de la columna del rey.
(3) el raspador adopta la estructura de la placa doblada con el envío de la inclinación en ambos lados, que es soldada con autógena por la placa de acero y tiene suficientes fuerza y tiesura. Está raspando el diente a ambos lados del raspador. Esta estructura puede cortar el material lateralmente lo más con eficacia posible, y el raspador no se pega al material y no tiene ninguna vuelta. La cadena del cuerpo y del rodillo del raspador es conectada por los pernos de alta resistencia, que son convenientes para el mantenimiento y el desmontaje. La cadena se puede dividir en la cadena incorporada y una cadena externa según la posición de la colocación del rodillo. Comparado con la cadena incorporada, la cadena externa tiene las ventajas de poco ruido y de sin necesidad de mantenimiento
(4) el dispositivo de conducción del raspador se compone de un motor, de un reductor, de un acoplamiento hidráulico, de un etc. El dispositivo de conducción es resistente a los choques y conveniente para el mantenimiento. El dispositivo de conducción se equipa de seguridad y de la protección contra sobrecarga dobles eléctricas y se equipa de un buen dispositivo de la amortiguación de choque.
(5) el dispositivo tensor del recuperador del raspador se fija en el piñón principal. El dispositivo tensor es el tensir hidráulico, con la tensión constante y operación y ajuste fáciles.

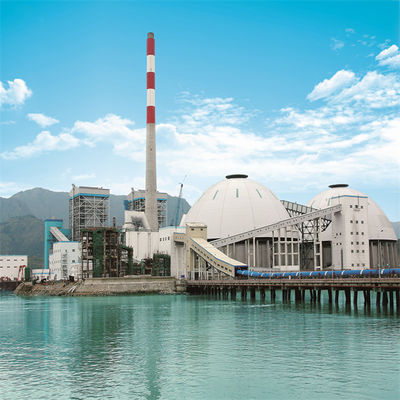

Usos

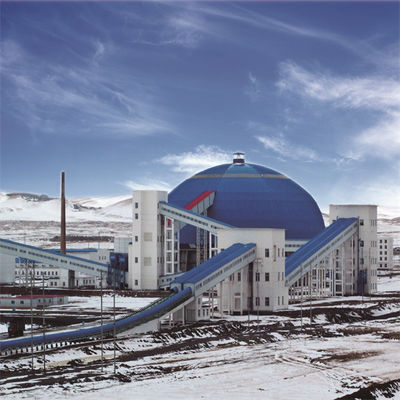

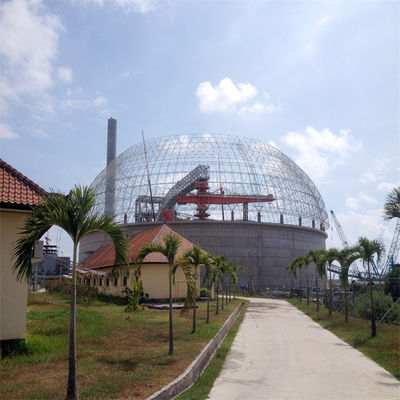

Case1

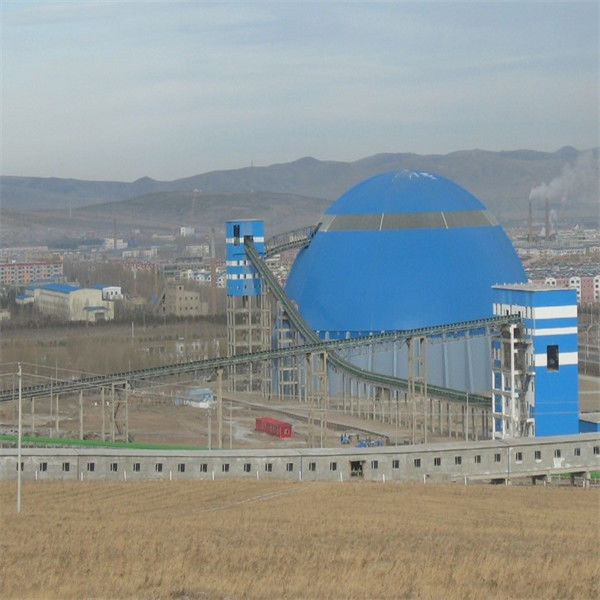

Case2
