Corral circular que apila y que reclama el sistema para el movimiento de materiales a granel

Descripción de producto

Corral circular que apila y que reclama el sistema para el movimiento de materiales a granel


Introducción

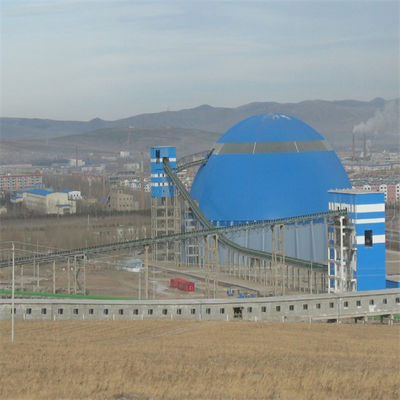

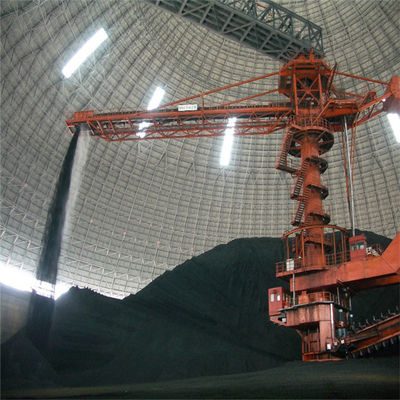

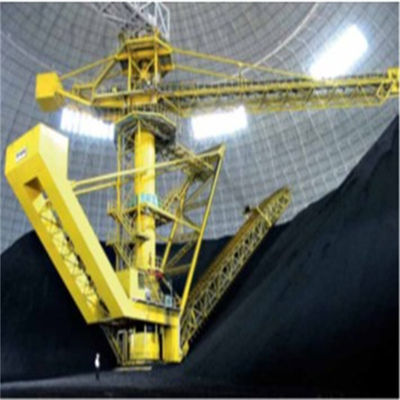

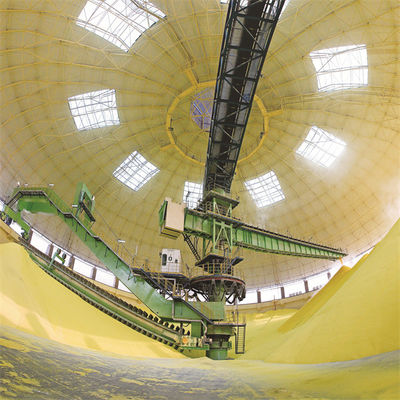

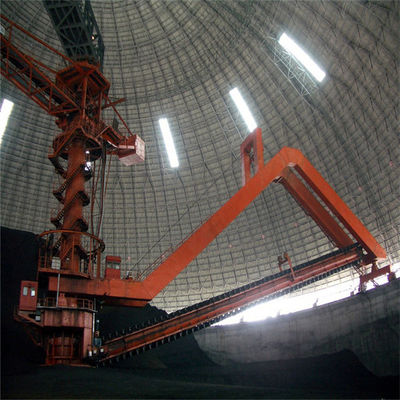

Utilizan en materiales de construcción, carbón, metalurgia, energía eléctrica, puerto, y otras industrias, y se utilizan sobre todo el apilador y al recuperador circulares del raspador del pórtico principalmente para apilar la piedra caliza o carbón y otros materiales a granel. El voladizo del apilador se equipa de un transportador de correa, que pasa a través del tejado de la rejilla de la estructura de acero del corral circular del transportador de correa en el caballete, y de los materiales de la entrada para terminar el amontonamiento cónico del anillo a través del transportador de correa en el voladizo del apilador; El recuperador termina el trabajo que reclama vía tres procesos de lazo: sistema que viaja, virando de bordo el sistema, y el sistema del raspador. El recuperador del raspador raspa los materiales en la tolva cónica debajo de la columna central a lo largo de la cuesta de la pila y hace salir los materiales a través del alimentador vibrante y del transportador de correa subterráneo.

















Característica


Usos

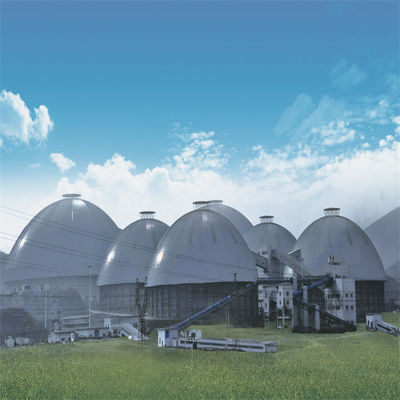

Case1

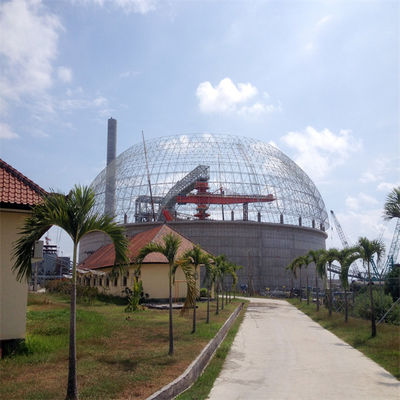

Case2





























Case3

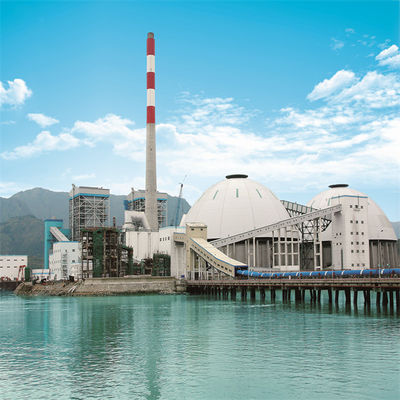

Case4

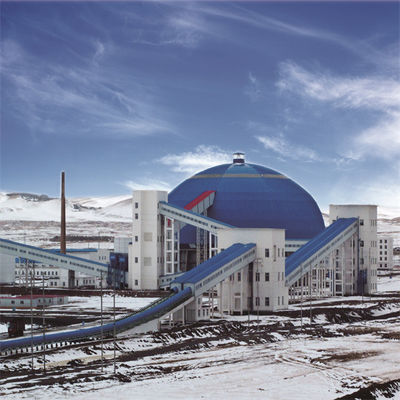

Case5








































Detalles

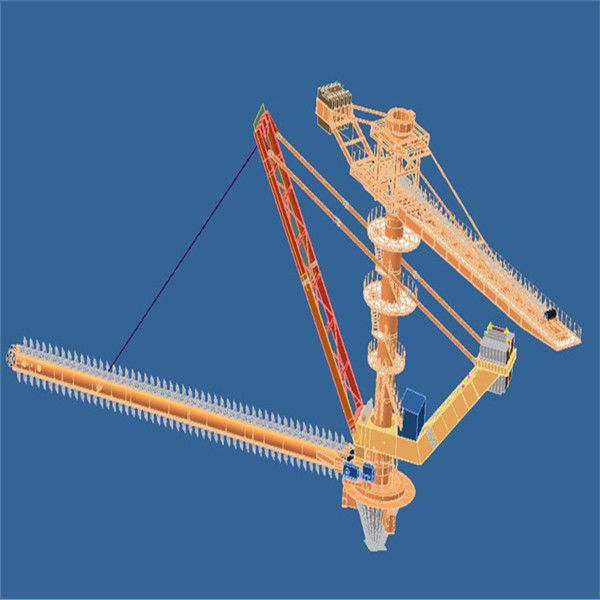

Raspador









































4. recuperador que vira de bordo el mecanismo:

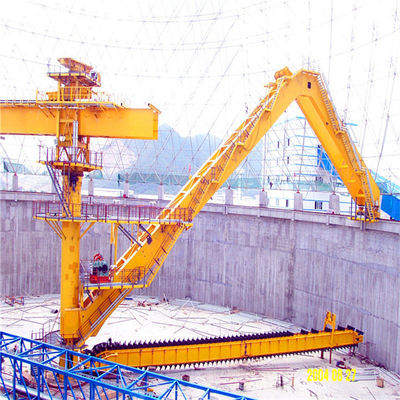

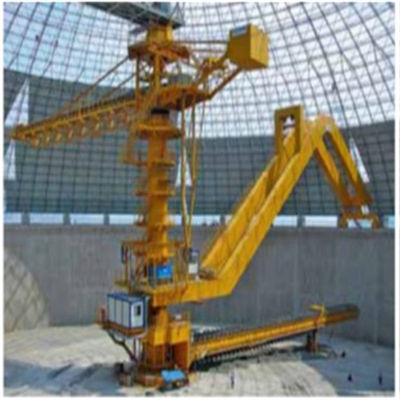

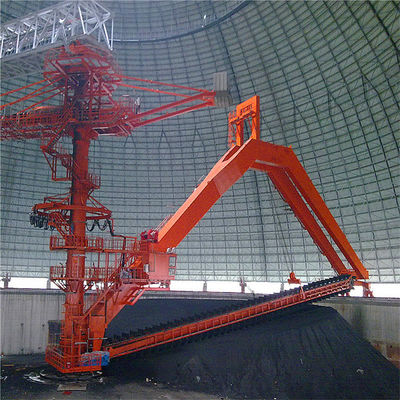

5. recuperador del raspador

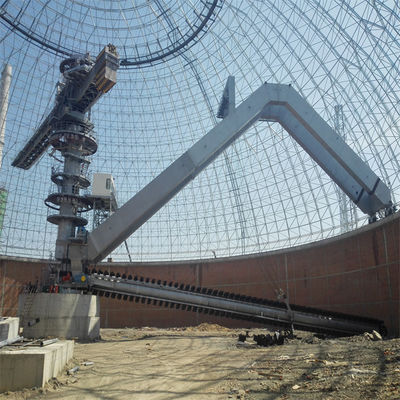

(1) el recuperador del raspador adopta un piñón para conducir la cadena del rodillo, y entonces las impulsiones de cadena del rodillo el raspador para reclamar. Este método tiene la tracción grande, la pequeña resistencia linear, y durabilidad. Es el reclamar y un transporte de integración del método que reclaman.
(2) el raspador se fija en el mecanismo de cadena doble, y el piñón es conducido por el motor en la parte posterior para el movimiento circular. El raspador raspa los materiales en la parte más inferior del apilador en la tolva cónica en la parte más inferior de la columna del rey.
(3) el raspador adopta la estructura de la placa doblada con el envío de la inclinación en ambos lados, que es soldada con autógena por la placa de acero y tiene suficientes fuerza y tiesura. Está raspando el diente a ambos lados del raspador. Esta estructura puede cortar el material lateralmente lo más con eficacia posible, y el raspador no se pega al material y no tiene ninguna vuelta. La cadena del cuerpo y del rodillo del raspador es conectada por los pernos de alta resistencia, que son convenientes para el mantenimiento y el desmontaje. La cadena se puede dividir en la cadena incorporada y la cadena externa según la posición de la colocación del rodillo. Comparado con la cadena incorporada, la cadena externa tiene las ventajas de poco ruido y de sin necesidad de mantenimiento
(4) el dispositivo de conducción del raspador se compone de un motor, de un reductor, de un acoplamiento hidráulico, de un etc. El dispositivo de conducción es resistente a los choques y conveniente para el mantenimiento. El dispositivo de conducción se equipa de seguridad y de la protección contra sobrecarga dobles eléctricas y se equipa de un buen dispositivo de la amortiguación de choque.
(5) el dispositivo tensor del recuperador del raspador se fija en el piñón principal. El dispositivo tensor es el tensir hidráulico, con la tensión constante y operación y ajuste fáciles.


9.specification del apilador y del recuperador de la rueda del cubo del pórtico
