Corral que apila y que reclama el sistema para la manipulación de materiales a granel

Descripción de producto

Corral que apila y que reclama el sistema para la manipulación de materiales a granel

1. Introducción sumaria

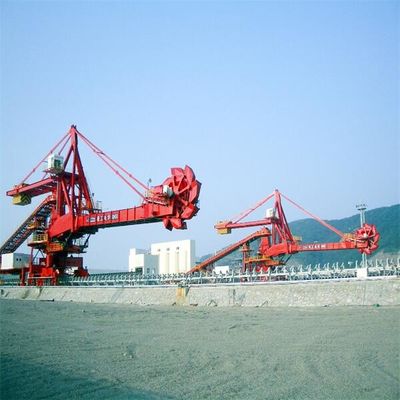

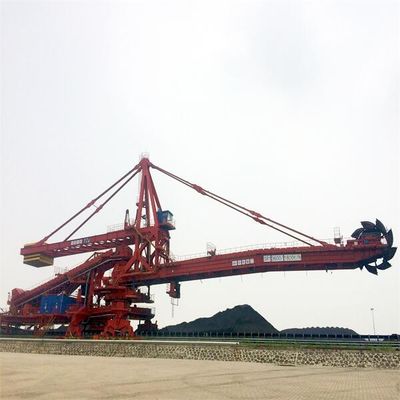

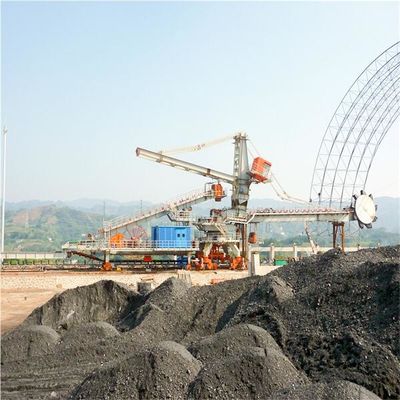

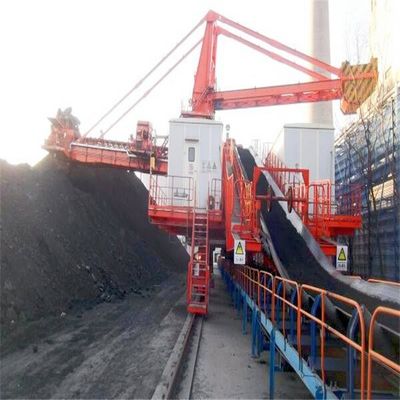

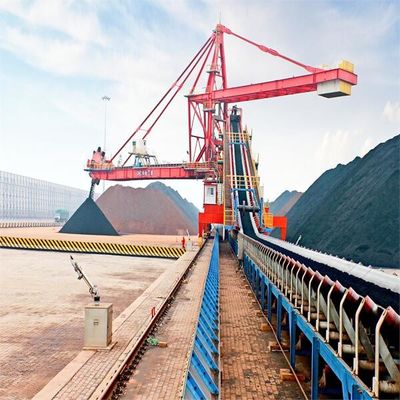

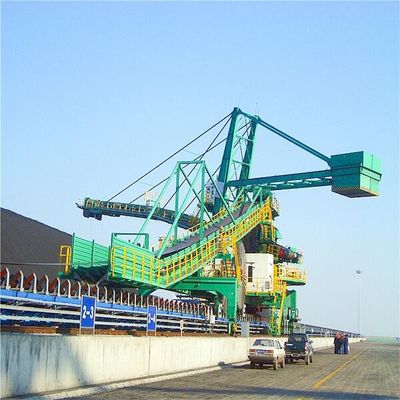

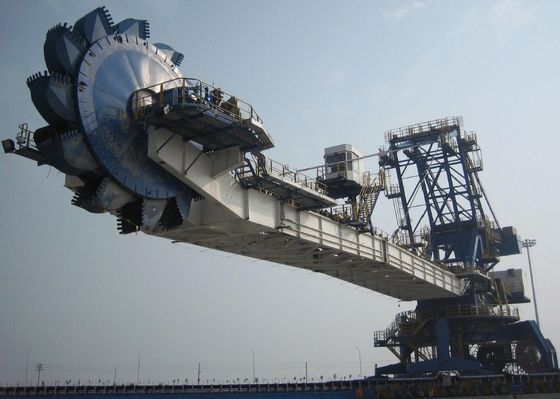

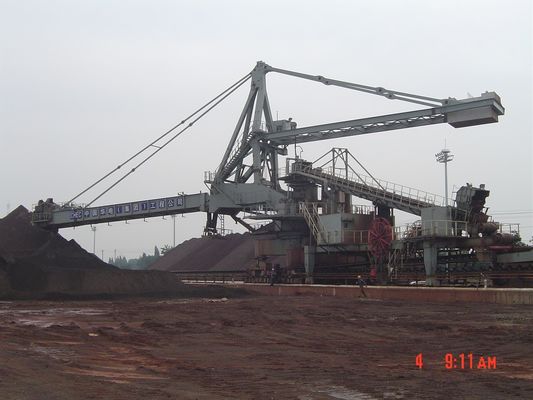

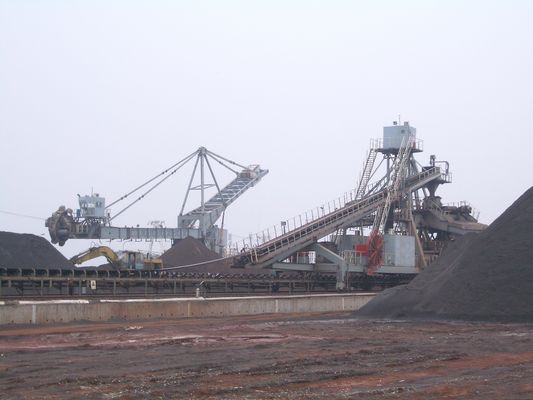

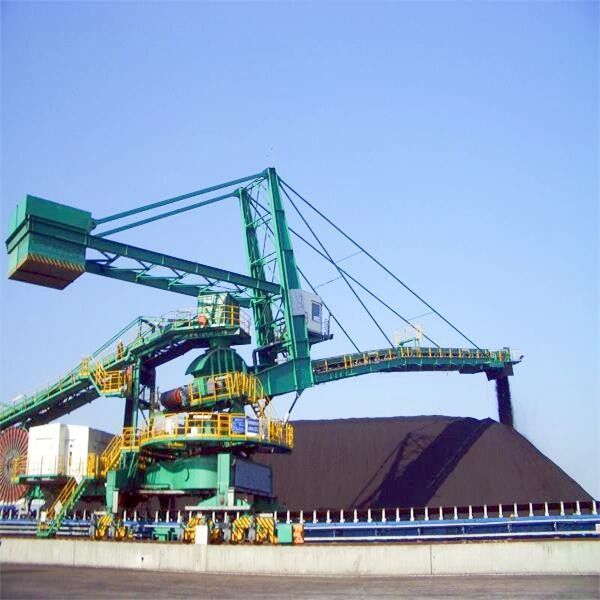

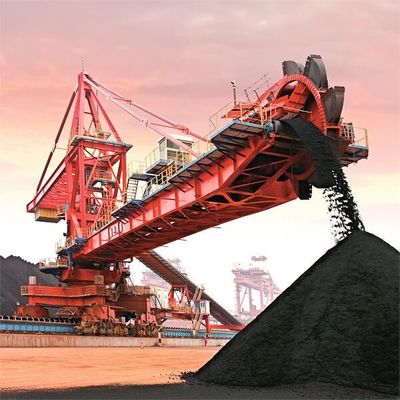

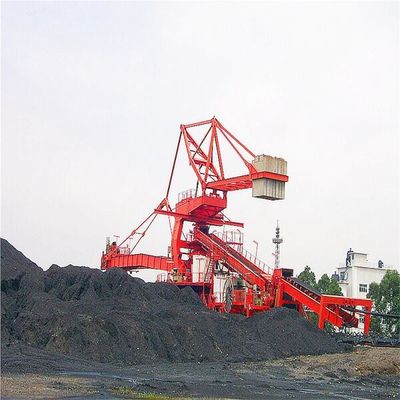

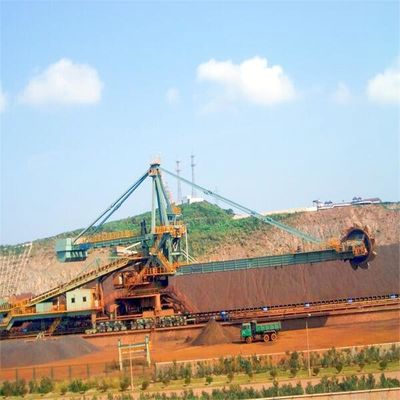

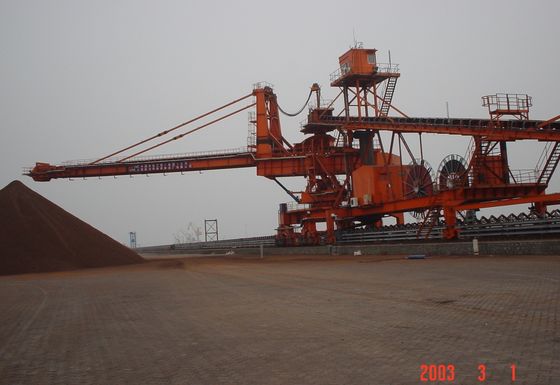

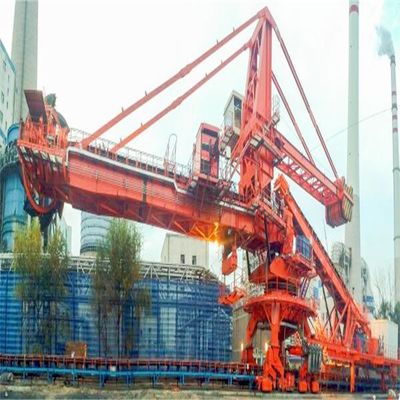

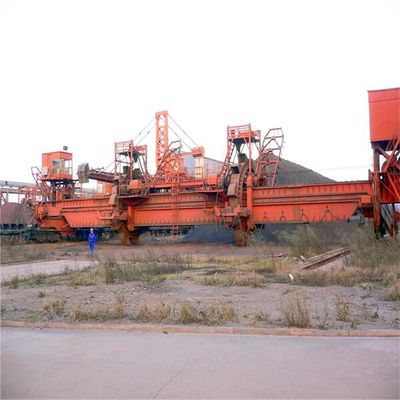

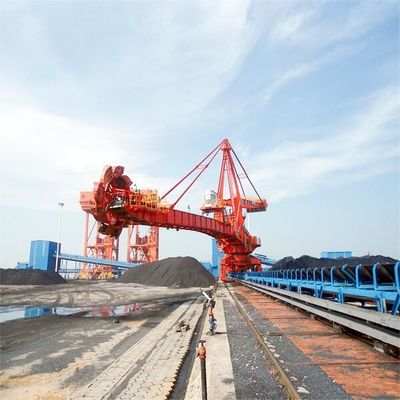

el recuperador del apilador de la Cubo-rueda puede realizar las funciones del amontonamiento continuo, de reclamar, de la mezcla, y del almacenamiento de partículas a granel y bloquear las materias primas. Es ampliamente utilizado en el almacenamiento material y el sistema de transporte de energía eléctrica, de metalurgia, de materiales de construcción, de industria química, de puerto, de carbón, de grano, y de otras industrias. Es equipo común en empresas industriales grandes y medianas.

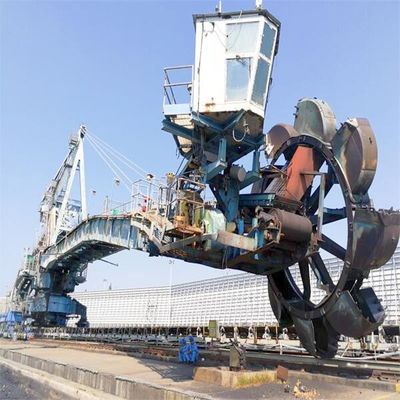

componen al recuperador del apilador de la Cubo-rueda principalmente de la rueda del cubo, de la matanza, del auge que aumenta, de caminar, de transportador de correa voladizo, y de la estructura del metal, coche de la cola, estructura auxiliar, tolva central, sistema de supresión de polvo del espray, sistema lubricante, sistema eléctrico, dispositivo de la fuente de alimentación, y así sucesivamente.

Ajustando la estructura del coche de la cola (solo coche fijo de la cola, coche semi de mentira de la cola, coche de mentira lleno de la cola, coche cruzado de la cola, coche doble de la cola, etc.), el recuperador del apilador de la rueda del cubo puede realizar muchas funciones, tales como amontonamiento, reclamando a través, reclamando vuelta detrás, desviando, a través y así sucesivamente, para cumplir los requisitos de diversas condiciones de trabajo.

2. forma estructural de la máquina entera

Las máquinas medias y pequeñas de la rueda del cubo adoptan la forma total de la balanza, con pocos puntos movibles de la bisagra y un porcentaje de averías bajo. El asiento central de la bisagra de la superestructura se equipa del transporte común lubricación-libre, con menos carga de trabajo del mantenimiento. Para las máquinas grandes de la rueda del cubo, el tipo movible de la balanza se adopta sobre todo, considerando principalmente que el ángulo de encachado del bastidor voladizo es pequeño y el cambio del centro de gravedad en relación con la superestructura es pequeño.

Característica

GA (coche partido fijo de la cola)

GA (coche lleno de la cola de la función)

3. Características e introducción estructurales principales

1)Mecanismo de la grúa y armazón del asiento de la puerta que viajan

(1) el marco porta adopta una estructura cuadrúpeda de tres fulcros para mantener la estructura estática del bastidor porta y para adaptarse a la desviación de la altura de la fundación de larga distancia de la pista que camina.

(2) tres-en-uno el mecanismo de arrastre del motor, del reductor, y del freno se adopta. El eje del reductor y de la rueda es de tipo del traje, con la estructura compacta y desmontaje y asamblea convenientes. Sola rueda o impulsión doble de la rueda, sellado completamente, conveniente para el alto ambiente del polvo, haciendo mantenimiento y reparar más fácil y conveniente.

(3) hay dos clases de velocidades corrientes, es decir velocidad corriente de trabajo normal y velocidad corriente de alta velocidad de desvío festiva. La regulación variable de la velocidad de la frecuencia de la CA se adopta para evitar el impacto del equipo que comienza y que para.

(4) el marco de la carretilla que viaja adopta el dispositivo del haz de balanza para hacer la presión de la rueda de cada igual de la rueda. La carretilla que viaja y el haz de balanza son estructuras partidas del paquete, y la carretilla del wheelset y el viajar es también estructuras del paquete de la fractura, que es conveniente para el desmontaje, la asamblea, y el mantenimiento.

(5) abrazaderas del carril y los dispositivos de anclaje a prueba de viento se fijan en pares debajo del pórtico. Los topes del interruptor de límite de las paradas, del funcionamiento de almacenador intermediario, y los interruptores de límite se fijan en ambos extremos de la pista para evitar que el recuperador haga descarrilar. El marco de la balanza se equipa de un limpiador de la pista para limpiar el área de la pista. La liquidación entre el barrendero y la superficie del carril es ajustable.

Un almacenador intermediario se fija en el extremo del bastidor de la balanza para absorber la energía cinética de la colisión entre el recuperador y el tope.

El detector de la posición que viaja será fijado y exhibido en el taxi.

Una lámpara de destello roja y dos zumbadores se fijan en cada pierna de la puerta para dar la alarma audible y visual al caminar.

Cada grupo de impulsiones se equipa de un interruptor del lanzamiento del freno. El motor que viaja puede ser encendido solamente cuando se giran todos los frenos que viajan, así que se asegura que el motor se puede encender síncrono.

control del dispositivo de seguridad (de 6)

Al viajar en la velocidad, el dispositivo de conducción se entrelaza con la posición del auge. Solamente cuando el auge está dentro de la altura segura y del ángulo seguro puede caminar en la velocidad.

La impulsión se entrelaza con el ancla.

El dispositivo de conducción se entrelaza con una abrazadera de rueda y la abrazadera del carril.

El dispositivo de conducción se entrelaza con el dispositivo que arrolla del cable.

Marco porta cuadrúpedo de tres fulcros
