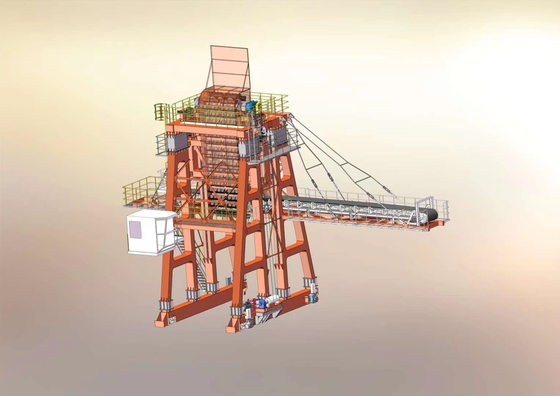

Descargador del cubo de cadena del carro para Power Company de Coal Fired
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | SSI-FL |
Certificación: | manufacture certificate |
Número de modelo: | Modificado para requisitos particulares |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 |
---|---|
Precio: | US $500,000-1,000,000/ Set |
Detalles de empaquetado: | Caso o desnudo de madera |
Tiempo de entrega: | 3months después del recibo del anticipo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 40 juegos / año |
Información detallada |
|||
Capacidad: | 400 t/h | Nombre: | descargador del cubo de cadena |
---|---|---|---|
Pintura: | PPG | Color: | Amarillo |
ventaja: | Alto rendimiento | Estructura: | acero de carbono |
Material: | Carbón | DFT: | 185um |
Alta luz: | Descargador del cubo de cadena del carbón,Descarga encendida carbón del coche de ferrocarril,Descargador del carro del Railcar |
Descripción de producto

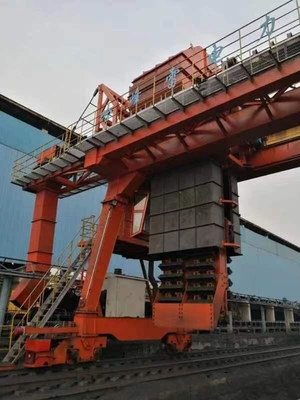

carro que descarga el descargador del cubo de cadena para descargar el carbón para la empresa eléctrica encendida del carbón
1. introducción
Se adopta la estructura de caja completamente incluida. La estructura de acero se hace de Q345B. La estructura que viaja adopta un tipo tres del traje en un reductor, cuatro sistemas de tipo de la carretilla, y ocho ruedas que viajan. La rueda con un diámetro de 630m m con el sistema de conducción de VFD para viajar. Un VFD controla cuatro sistemas de motores para viajar estable.
El mecanismo del cubo de cadena se proporciona un dispositivo de fijación y el dispositivo de protección del dispositivo de seguridad.
Fijación del dispositivo: cuando el elevador de cubo sube a la posición limitada, el dispositivo de fijación puede ser activado automáticamente, y el peso del mecanismo que inclina puede ser llevado por el dispositivo de fijación a través del mecanismo hidráulico del empujador, que puede prevenir las muertes y los accidentes del daño de equipo causados por el desplazamiento del mecanismo de elevación del cubo debido al fracaso de freno, y también ampliar la vida de servicio de la cuerda de alambre de acero.
Dispositivo de protección que entrelaza: cuando el elevador de cubo sube a la posición del límite, el semáforo dará vuelta automáticamente al verde, que puede facilitar el conductor del tren para identificar si el descargador está trabajando y si puede incorporar la estación
El descargador de la piedra caliza del cubo de cadena también tiene otra protección que entrelaza, tal como entrelazar entre la abrazadera del carril y el mecanismo que viaja, entrelazar entre el transportador de correa y el mecanismo del volquete, entrelazar entre la puerta de la sala de operaciones y la fuente de alimentación principal (es decir la puerta no puede ser cerrada, y la fuente de alimentación principal no puede ser suministrada), que pueden asegurarse de que el descargador de la piedra caliza del elevador de la cadena trabaje en un estado seguro del ambiente durante todo el año y mejorar la tarifa de la operación.
La parte inferior del cubo de cadena se equipa de un dispositivo de protección grande de la cadena del raspador, que puede no sólo limpiar a fondo los materiales pero también nunca dañar el carro. Cuando el cubo de cadena está funcionando, el dispositivo del raspador desempeña el papel de raspar los materiales. El material del raspador es 16Mn, para reducir el exceso de materiales tanto cuanto sea posible y reducir la intensidad de trabajo de trabajadores. La tarifa de descarga es mayor del 99% y el material restante es menos de 1 tonelada.
Los dientes del cubo de cadena se hacen de la placa desgaste-resistente de la aleación material 60Si2Mn, que aumenta la vida de servicio en 3-4 veces comparadas con la placa desgaste-resistente ordinaria.
Los componentes eléctricos para el descargador del cubo de cadena son todo el Siemens, ABB o productos de Schneider. Materiales de aislamiento térmico y aires acondicionados (marca: Gree) se utiliza en el taxi del operador. El vidrio moderado se utiliza en el cuarto de operación, y se lleva un limpiador eléctrico, el operador que el ambiente del taxi es cómodo.
2. especificación del descargador de la piedra caliza del cubo de cadena
Deber del trabajo: 3 cambio resistente, 365days por año
Descarga de capacidad: 350t/h
Distancia del carril: 6000m m
Fuente de alimentación: carrete de cable (poder), menos de 200
Poder: 380-400V
Frecuencia: 50Hz
Descarga de tarifa: el ≥95%
Poder del consumo: 145KW
3. Otros parámetros
3,1 mechansim que viaja: 8 ruedas y 4 conductores.
Modelo del motor: YX3-132
poder: 7.5KW×4
velocidad: 1450r/min
poder de VFD: 30KW resistente (Seimens/ABB)
modelo del reductor del engranaje: Serie rígida del reductor del diente (Flender/SEW)
velocidad que viaja: 1.9~20m/min (VFD)
Diámetro de la rueda: Φ630mm
No de ruedas: 8
Presión máxima de la rueda: 15t
Distancia del carril: 6000m m
3.2. elevador de cubo
Modelo del motor: YZ225M-
poder: 台 30KW×2
Modelo rígido del reductor del diente: ZQA500-3/4-15.75 (SEW/Flender)
Ratio: 15,75
velocidad (velocidad de cadena): 95.7m/min
volumen de cubo: 43L
anchura del cubo: 1100m m
tipo de cadena: cadena militar del tanque de la dos-fila
echada T203mm
deber del trabajo: resistente
3,3 virar de bordo el torno
Modelo del motor: YZ225M-8
poder: 22KW
velocidad: 750r/min
tipo del reductor del engranaje: ZQA650-48.57-8
ratio: 48,57
velocidad del torno: V=2.37m/min
3,4, transportador de correa montaron en el voladizo
Transportador de correa: una manera de descargar,
Dispositivo de transmisión: YDΦ630-1000-2.5
poder: 15KW
polea de la curva: Φ500
velocidad: V=3.15m/s
anchura: B=1000mm
transportación de capacidad: Q=800t/h
limpiador del transportador de correa: la cuchilla se hace del poliuretano
tabla de fecha techanical principal
descripción | parámetro | unidad |
material | piedra caliza, carbón | |
densidad | 0.8~2.5 | t/m3 |
granulosidad | <100> | milímetro |
humedad | <15> | % |
descarga de capacidad | ~350 | t/h |
velocidad de viaje | 20 | m/min |
palmo del carril | 6 | m |
