Rueda de acero de la parte grande que procesa para el equipo resistente

Descripción de producto

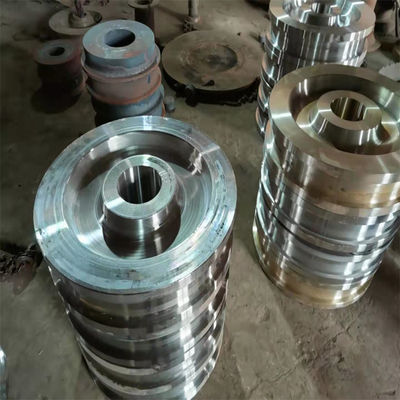

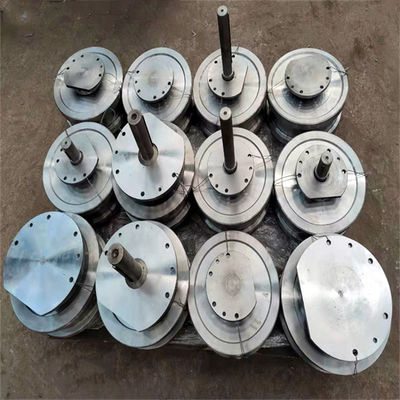

Procesando y fabricando de la rueda de acero, del volante y de la rueda

1. El material es CL60, y su composición química de fusión cumplirá con las disposiciones de la TB/de t2817. La situación del tratamiento térmico de ruedas es en conjunto de amortiguamiento y de temple del tratamiento después de forjar, y se apagan + se moderan la pisada y el borde. El principio del lote es ruedas con el mismo número del horno fusorio, el mismo modelo y la misma situación del tratamiento térmico. El valor de la dureza de la superficie de la pisada y del borde se requiere ser 300 ~ 380hb, la dureza se distribuye en pasos, y la dureza en 20m m debajo de la pisada no es menos que 260hb. Después del tratamiento térmico, la dureza superficial de cada rueda será probada uniformemente en tres puntos en la pisada para cumplir los requisitos de dibujo confirmados por ambas partes.

2. Las ruedas se requieren ser las forjas, que cumplirán los requisitos correspondientes de JB/de t5000.8-2007, y el grado de calidad de forjas es clase que las forjas de III. estarán libres de los defectos superficiales, tales como grietas, muescas, juntas y cualquier otro defecto que puedan afectar a calidad del producto.

3. La rueda estará libre de grietas, la pisada y el borde estarán libres de los defectos que afectan al funcionamiento del servicio, y los defectos no serán reparados soldando con autógena.

4. Para asegurar la calidad del producto, el ut 100% NDT será conducido para la rueda entera, y la inspección 100% de la TA será conducida para la pisada y el borde de la rueda. El método y los resultados de detección del defecto cumplirán los requisitos de calidad de la clase II de JB/de t5000.15-2007.

5. La prueba de funcionamiento de la barra de prueba de la materia prima será conducida para cada horno de materias primas, y los resultados de la prueba cumplirán con las disposiciones en el cuadro 1.

Cuadro 1
